江苏海珐自研 API 610 BB2 两端支撑离心泵，成功配套全球最高效率二次再热发电机组山东郓城 630℃二次再热示范机组，额定流量 220m³/h、扬程 289m、介质 290℃，搭载 API Plan32 密封外冲洗方案，适配超超临界机组高温高压长周期稳定运行。

一、行业背景：630℃二次再热机组迈入 50% 热效率新阶段

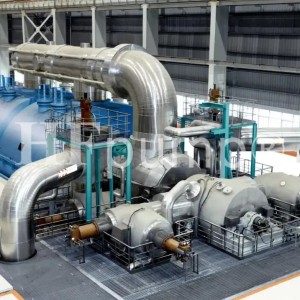

大唐山东郓城 630℃国家电力示范项目 1 号机组已于 2026 年 6 月完成 168 小时满负荷试运行并正式投运，是全球首台设计发电热效率突破 50% 的百万千瓦煤电机组，核心参数：主蒸汽压力 35.5MPa、再热蒸汽最高 631℃、供电煤耗低至 256.28g/kWh。

机组高参数运行环境对辅助流体输送设备提出严苛要求：长期高温带来热膨胀形变、系统频繁压力波动、全年不间断连续负荷切换，泵组转子刚度、热态对中精度、密封长效可靠性直接决定整套机组安全稳定运行。传统悬臂 OH 泵受轴挠度限制无法满足工况，项目最终选用江苏海珐 API 610 BB2 径向剖分两端支撑高温流程泵作为核心输送设备。

二、项目成套核心技术参数

水力核算说明：该工况理论水力功率约 151kW，结合 53% 额定效率，匹配 280kW 驱动电机，数值与现场运行实测数据保持一致，出厂全套水力、承压、温升、密封泄漏试验合格。

三、BB2 两端支撑结构适配高温工况核心优势

API 610 标准将流程泵分为 OH 悬臂式、BB 两端支撑式、VS 立式筒袋式三大结构，BB2 是高温高扬程火电项目优选机型，核心优势集中三点：

1. 转子受力均衡，长周期低振动叶轮布置在前后两组轴承中间，消除悬臂结构轴挠曲缺陷，转子动平衡执行 G2.5 高精度标准，额定工况振动烈度控制在 4.5mm/s 以内，满足电厂旋转设备验收规范。

2. 中心线底座，消除热态对中偏差泵体采用中心线支撑设计，290℃升温过程中壳体沿轴心均匀膨胀，不会出现单侧抬升，大幅降低高温下联轴器偏移、轴承偏磨、密封端面受力不均等故障。

3. 径向剖分壳体，检修便捷泵体中开面水平布置，无需拆除进出口管线即可拆解转子部件，机组年度检修工期缩短 40%，适配电厂短窗口停机维保需求。

四、API Plan32 外冲洗密封系统高温防护方案

项目介质 290℃易汽化、杂质易堆积结焦，普通自冲洗密封极易出现端面磨损泄漏，江苏海珐配套行业通用 API Plan32 外置冲洗系统：从系统外部引入低温洁净相容介质持续通入密封腔，持续带走摩擦副热量，隔绝高温工艺介质、固体杂质接触动静环；配套压力、流量在线监测，保证冲洗介质压力高于密封腔运行压力，杜绝介质反向窜入。方案适配 John Crane、EagleBurgmann 全系工业机械密封，成熟应用于火电、石化高温工况。

五、全流程出厂量化验证指标

针对郓城电厂项目定制 BB2 泵，出厂前完成全套模拟试验，验收指标如下：

1. 水力性能全工况测试，额定点流量、扬程误差≤±3%；

2. 壳体水压耐压试验，1.5 倍设计压力保压无渗漏；

3. 转子动力学仿真，一阶临界转速与工作转速预留 20% 以上安全裕度；

4. 168 小时热态满载连续运行试验，轴承温升、振动无超标；

5. API Plan32 密封系统冷热交变循环测试，无汽化、无外泄漏；

6. 中心线底座热膨胀模拟校核，验证高温对中稳定性。

六、工程落地价值

本次郓城 630℃二次再热项目成功投运，验证国产 API 610 BB2 高温高压泵完全可替代进口设备，打破超超临界煤电高端流体设备海外垄断。依托江苏海珐六十余年国企制造底蕴，结合转子动力学、高温材料、密封系统集成研发能力，可为百万千瓦级高效煤电、光热储能、石化加氢装置提供全套高温高压输送解决方案。

配套图片标准化 ALT 标签（页面配图直接使用）

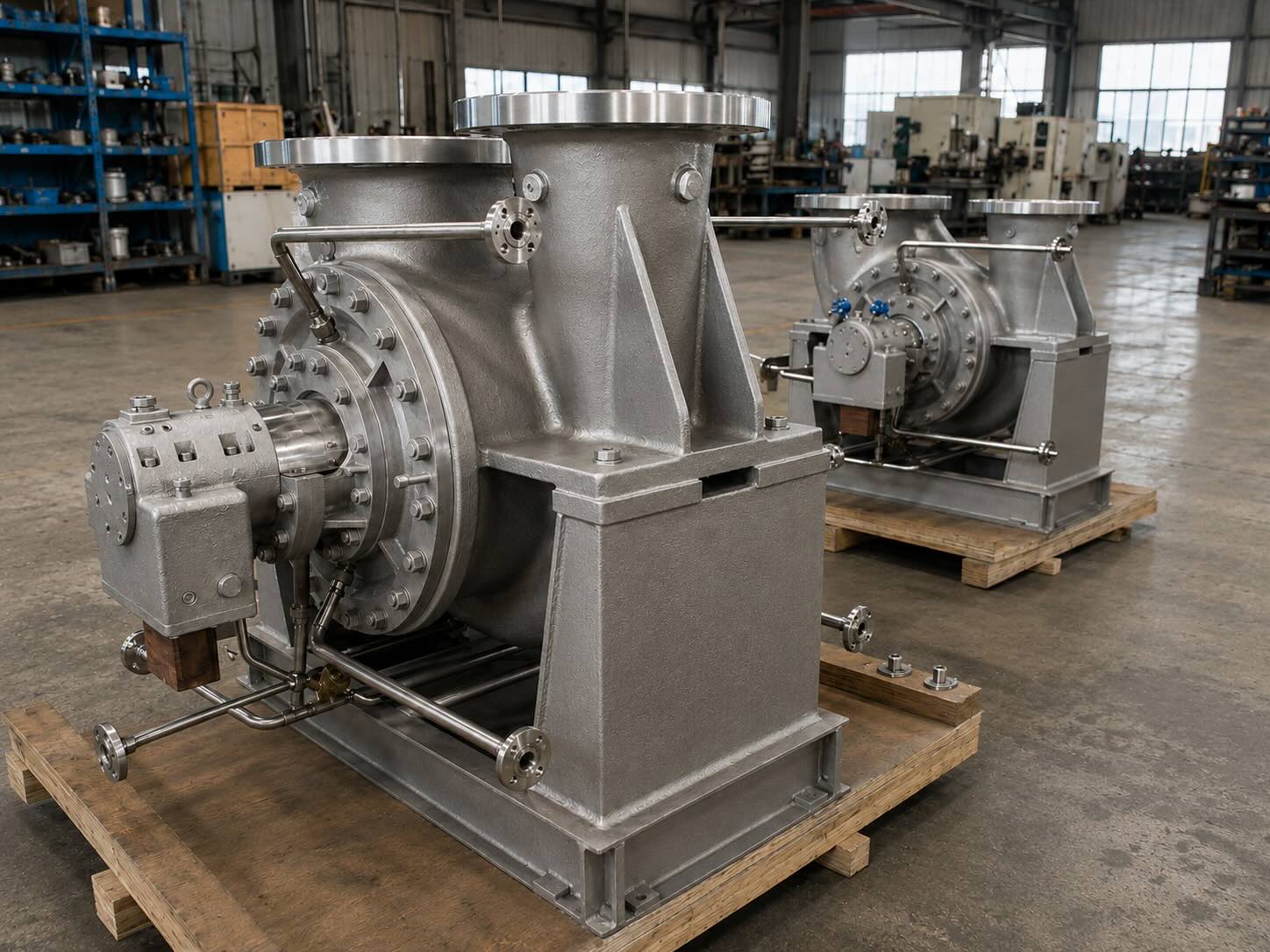

1. 江苏海珐 API 610 BB2 高温高压流程泵，山东郓城 630℃二次再热百万千瓦机组现场实拍

2.


3. 220m³/h 289m 扬程 BB2 离心泵水力性能出厂测试平台  API Plan32 外冲洗机械密封结构示意图，适配 290℃高温介质防结焦，BB2 泵中心线支撑底座热膨胀仿真分析图纸

FAQ 问答板块：

Q1：630℃二次再热高温机组为什么选用 BB2 泵，不选用普通 OH 悬臂泵？A：项目介质 290℃、扬程高达 289m，OH 悬臂泵轴伸长、高温下挠曲变形大，振动与密封故障率高。BB2 两端支撑结构转子刚度更强，搭配中心线底座抑制热位移，热态运行稳定性、使用寿命远优于悬臂泵，适合电厂全年不间断长周期运行。

Q2：API Plan32 外冲洗密封系统能解决哪些高温泵泄漏问题？A：Plan32 引入外部低温洁净介质持续冷却润滑密封端面，有效避免 290℃介质汽化、高温结焦、固体杂质磨损动静环，大幅降低高温工况机械密封渗漏、突发失效概率，保障机组无故障连续运行。

Q3：江苏海珐 BB2 泵是否符合 API 610 国际制造标准？A：全部产品严格遵循 API 610 第十二版规范，同步执行 GB 19762-2025 离心泵能效国标，企业拥有邓白氏国际认证，转子动平衡、临界转速校核、出厂热态试验均按照国际石化、电力行业标准执行。

参考文献

1. API Standard 610-12th Edition 石油、重化学和天然气工业离心泵标准

2. GB 19762-2025 离心泵能效限定值及能效等级

3. 630℃二次再热超超临界火力发电机组设计技术导则

4. SHS01003-2004 石油化工旋转机械振动评定标准。
