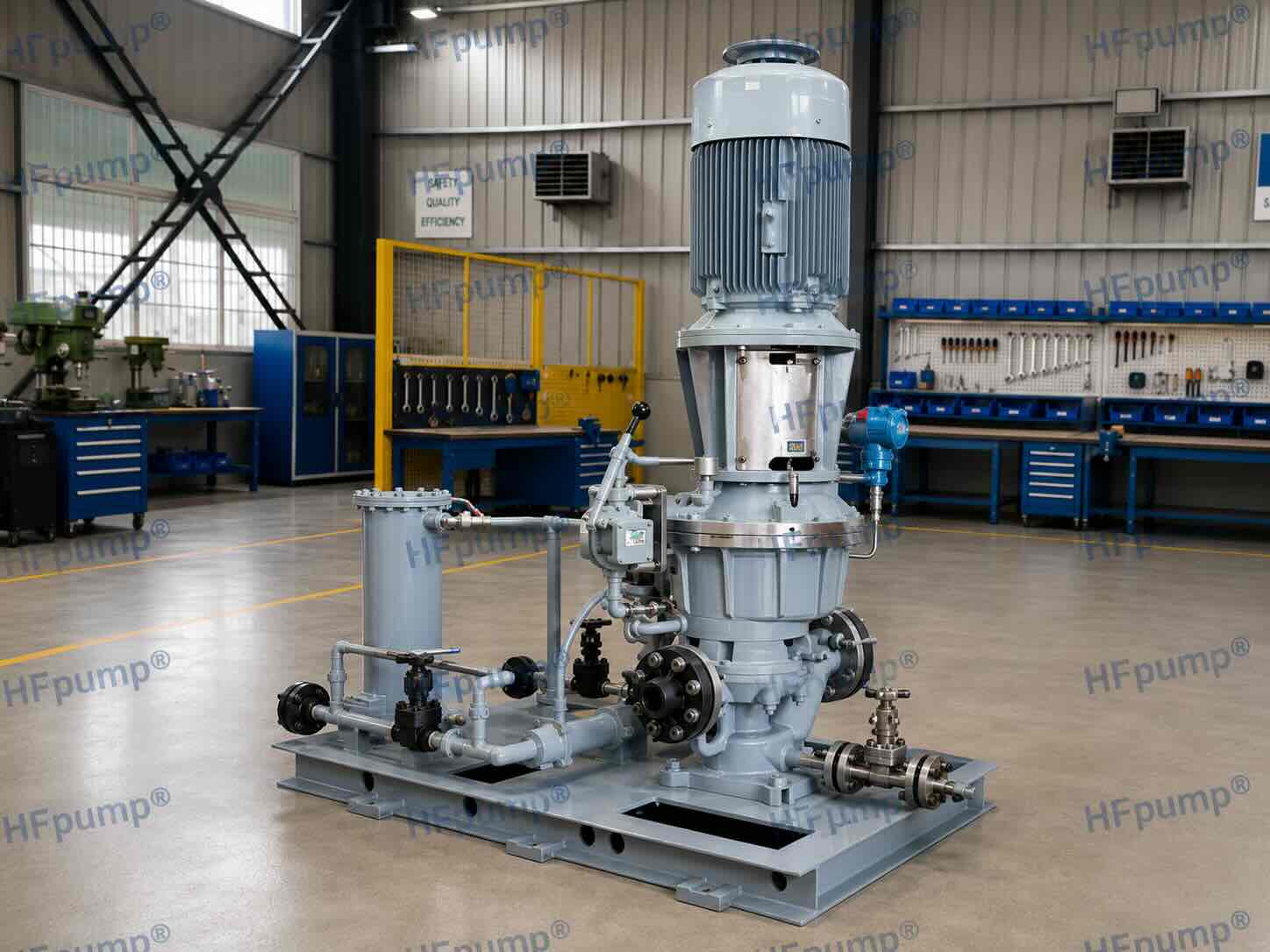

API 610 OH6高速整体齿轮泵在高压小流量化工装置中的应用

1. 高端石化装置对OH6高速泵的需求

随着炼油、乙烯、煤化工、天然气化工及新能源产业的发展，工艺装置不断向大型化、高参数化方向发展。在部分高压、小流量连续输送工况中，传统多级离心泵存在级数多、结构尺寸大、维护复杂等问题。

API 610标准中的OH6高速整体齿轮泵（High Speed Integral Gear-driven Single Stage Overhung Pump）采用高速叶轮设计，通过齿轮增速机构提高泵轴转速，使单级叶轮能够实现较高扬程输出，特别适用于高压比、小流量、高可靠性运行场合。

目前，OH6泵已广泛应用于炼油加氢装置、乙烯裂解装置、丙烷脱氢（PDH）、芳烃联合装置、煤制化学品及新能源化工系统。

2. API 610 OH6泵结构特点

OH6泵属于API 610规定的高速悬臂式离心泵，其主要结构特点包括：

• 单级悬臂叶轮结构；

• 整体齿轮增速箱；

• 高速输出轴系统；

• 高速轴承及润滑系统；

• API 682机械密封配置。

与普通OH2流程泵相比，OH6泵通过提高叶轮圆周速度提升单位级能量转换能力，可以在较小设备尺寸下实现较高扬程。

典型应用参数：

• 流量：小流量至中等流量范围；

• 扬程：高扬程工况；

• 转速：通常高于普通电机直联泵；

• 运行特点：连续运行、启停次数少、可靠性要求高。

因此，OH6泵并不是普通流程泵的替代产品，而是在特定高能量密度工况下的一种优化方案。

3. OH6泵在化工装置中的典型应用

3.1 加氢装置高压注入系统

在加氢裂化、加氢精制装置中，部分工艺介质需要连续输送至高压反应系统。

该类工况通常具有：

• 系统压力高；

• 流量较小；

• 介质易燃；

• 连续运行周期长。

OH6高速泵利用高速叶轮产生较高扬程，可减少传统多级泵级数，提高设备紧凑性。

3.2 乙烯及丙烯装置液体增压系统

乙烯裂解、PDH装置中的液态烃介质通常具有较高饱和蒸汽压，对汽蚀性能和运行稳定性提出更高要求。

OH6泵设计过程中需要重点考虑：

• NPSH裕量；

• 诱导轮设计（Inducer）；

• 高速转子稳定性；

• 机械密封可靠性。

通过优化水力模型，可降低汽蚀风险，提高装置长期运行能力。

3.3 煤化工及甲醇装置

在大型煤制甲醇、合成气制化学品项目中，高压小流量泵主要应用于：

• 工艺液体注入；

• 催化剂循环系统；

• 特殊添加剂输送；

• 高压辅助流程。

OH6高速泵结构紧凑，有利于减少装置占地面积，提高系统布置效率。

4. OH6泵设计中的关键技术

4.1 高速转子动力学设计

由于OH6泵运行转速较高，设计阶段需要进行：

• Rotor Dynamic Analysis（转子动力学分析）；

• Critical Speed Analysis（临界转速分析）；

• Unbalance Response Analysis（不平衡响应分析）。

通过高速转子计算，保证泵组运行过程中避免共振，提高连续运行可靠性。

4.2 API 682机械密封系统

石化行业OH6泵通常根据介质特性配置API 682机械密封系统。

常见方案包括：

• API Plan 11；

• API Plan 21；

• API Plan 23；

• API Plan 52/53A；

• API Plan 74。

对于高温、易燃、有毒介质，可采用双端面机械密封，提高设备安全等级。

4.3 材料及制造要求

OH6泵长期运行环境复杂，过流部件需根据介质选择：

• 316L不锈钢；

• 2205/2507双相钢；

• 904L；

• Alloy 20；

• Hastelloy C系列材料。

同时，高速旋转部件需进行精密加工、高速动平衡及运行验证。

5. 江苏海珐API 610流程泵技术应用

江苏海珐机械制造有限公司（Jiangsu Haifa Machinery Manufacturing Co., Ltd.）长期从事石油化工流程泵研发制造，产品覆盖API 610 OH系列、BB系列双壳体多级泵、VS系列立式筒袋泵以及API 685无泄漏磁力泵。

公司产品按照：

• API 610 / ISO 13709；

• API 682；

• API 685；

• ISO 5199；

等国际标准进行设计制造。

针对炼油、煤化工、天然气、新能源及精细化工项目，江苏海珐提供包括：

• 泵组选型；

• 水力设计；

• 材料优化；

• 密封方案设计；

• 运行可靠性分析；

在内的完整流程泵解决方案。

官网：
www.jslgpump.com

6. 技术参考标准及文献

1. API Standard 610 / ISO 13709
   Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries

该标准规定了石油、石化及天然气行业离心泵结构、性能、材料、振动及可靠性要求，是OH6高速泵设计的重要依据。

2. API Standard 682
   Pumps — Shaft Sealing Systems for Centrifugal and Rotary Pumps

用于指导石化泵机械密封系统设计，对高速泵密封选择、辅助系统及运行可靠性提出要求。

3. API RP 684
   Tutorial on the API Standard Paragraphs Covering Rotor Dynamics and Balance

针对高速旋转设备转子动力学分析和平衡技术提供指导。

4. Gülich J.F.
   Centrifugal Pumps, Springer

该专业著作系统介绍了离心泵水力设计、汽蚀性能、效率优化及高速泵设计理论。

5. ISO 1940-1
   Mechanical Vibration — Balance Quality Requirements for Rotors

规定旋转部件动平衡质量等级要求，为高速泵转子制造提供依据。

结语

随着现代化工装置向高参数、高效率和智能化方向发展，API 610 OH6高速整体齿轮泵将在高压小流量流程系统中发挥越来越重要的作用。

通过高速水力设计、先进转子分析技术以及API标准化制造体系，OH6泵能够满足炼化、煤化工、新能源等领域长期连续运行需求。

江苏海珐机械制造有限公司将持续围绕API 610流程泵、高速泵及特殊工况泵技术研发，为全球化工行业提供安全、高效、可靠的泵组设备。
