一、产品概述

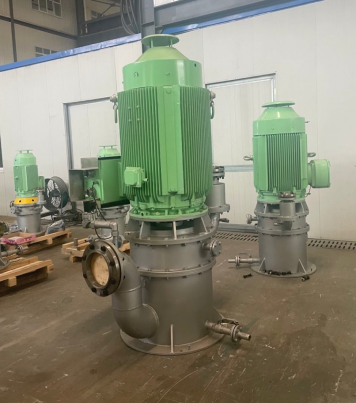

江苏海珐机械制造有限公司生产的无密封自控自吸泵为立式结构、无机械密封设计的不锈钢化工泵。产品融合了自吸技术与无泄漏控制技术，适用于输送具有一定腐蚀性、含少量颗粒或易挥发液体，广泛应用于化工、环保、制药、电镀、水处理等领域。

二、产品特点

• 无密封结构
  彻底取消机械密封和填料密封，采用流体动力密封或副叶轮动力密封，实现运行中无泄漏，避免介质外泄造成污染或安全隐患。

• 自吸功能强
  泵体自带气液分离装置，启动前无需灌水，自吸高度可达4–6米（根据工况可更高），吸入管路能自动排气并建立连续输送。

• 立式安装，节省空间
  电机与泵体垂直布置，占地面积小，适合安装在基础平台或罐顶、池边等有限空间内。

• 过流部件全不锈钢
  叶轮、泵体、密封环等接触介质部件采用304、316、316L等不锈钢材质，耐酸、碱及多种化工介质腐蚀。

• 自控保护功能（可选/标配）
  可配置自控控制箱，实现：

• 缺水自动停机保护

• 来水自动启动

• 故障报警输出

• 远程启停信号接口

• 运行平稳，维护简单
  立式同心结构振动小，轴承采用润滑脂润滑，无需频繁换油；无机械密封意味着日常免维护密封件更换。

三、主要用途

• 化工流程中酸、碱、盐溶液输送

• 环保废水、电镀液、蚀刻液提升

• 制药行业溶剂、中间体输送

• 水处理：含少量悬浮物的原水、中水

• 油库、码头：轻质油品、溶剂油

• 工厂排水、地下槽罐抽液

四、型号说明（示例）

示例：HF-LZFB 50-32-200

代码	含义
HF	江苏海珐企业代码
LZFB	立式自吸无密封泵
50	进口口径 DN50
32	出口口径 DN32
200	叶轮名义直径 200mm

（请以贵司实际型号规则为准）

五、技术参数范围（典型值）

参数项	范围
流量	3 ~ 400 m³/h
扬程	8 ~ 80 m
自吸高度	≤ 6 m（标准水）
介质温度	-20℃ ~ +120℃（视材质）
工作压力	≤ 1.6 MPa
材质	304 / 316 / 316L
电机功率	1.1 ~ 90 kW
电源	380V / 50Hz（可定制其他电压）

六、结构与材质

部件	材质
泵体	304 / 316 / 316L 不锈钢
叶轮	304 / 316 / 316L 不锈钢
泵轴	2Cr13 / 304 / 316L
密封形式	无机械密封（动力密封+停车密封）
电机座	铸铁 / 不锈钢
底座	碳钢（或不锈钢）

七、工作原理简述

泵启动后，叶轮旋转将泵体内空气与入口管路残留气体排入气液分离室，气体经排气口排出，液体回落至泵腔形成循环。当入口管路形成真空后，液体被吸入泵体，实现自吸。运行中，副叶轮（或动力密封装置）产生反向压力，阻止液体沿轴向向外泄漏，达到无密封、无泄漏效果。

八、安装与使用要求

1. 安装基础
   需水平、坚固，泵体进口中心线应低于液面或与液面平齐（自吸工况下）或高于液面不超过6米。

2. 管路要求
   进水管路应密封良好，不得漏气；进水管径不得小于泵进口口径；避免过长水平段。

3. 首次启动
   首次使用或长时间停机后重启，建议向泵体内预注少量液体（部分型号可不灌），以加速自吸。

4. 禁止空转
   虽具有缺水保护功能，仍需避免长时间无液空转。

5. 防冻措施
   寒冷季节停机后需排空泵内积液。

九、选型注意事项

• 明确介质腐蚀性 → 选择对应不锈钢牌号（304/316/316L）

• 明确含固量 → 颗粒直径建议 ≤ 3mm，浓度不宜过高

• 自吸高度与管路长度 → 影响自吸时间

• 防爆要求 → 可配防爆电机及防爆控制箱

• 自动控制需求 → 提前说明，配套自控柜

十、典型应用案例（示例）

• 某化工厂稀硫酸输送：流量35m³/h，扬程25m，介质温度50℃，选316L材质，运行2年无泄漏。

• 电镀园区废水提升：日处理500吨，自吸高度5m，配备自动启停控制，替代原潜水泵，彻底解决机封腐蚀问题。

十一、订货须知

订货时请提供：

• 流量、扬程、介质名称及浓度、温度

• 自吸高度（或现场安装条件）

• 是否需要自控箱及防爆要求

• 电机功率、电压、防护等级（默认IP55，F级绝缘）

---
