一、产品概述

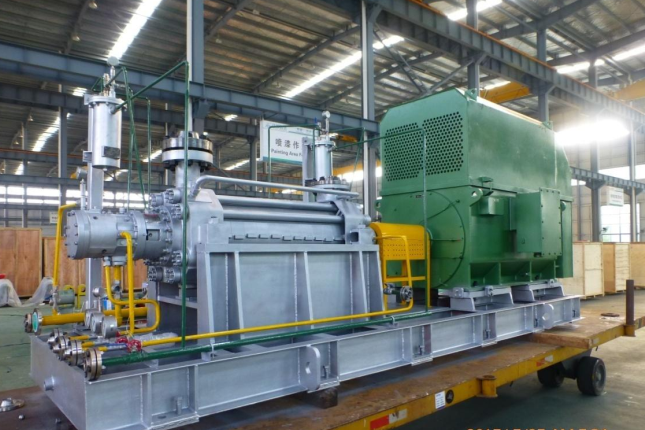

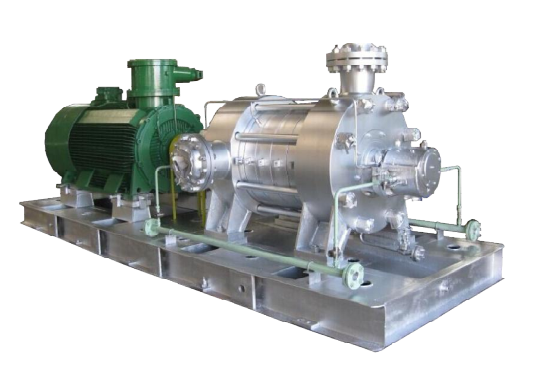

BA系列化工流程泵是江苏海珐机械制造有限公司根据API 610（美国石油协会标准）第11版标准设计开发的高效、重型化工流程泵。其中，BB4型属于径向剖分、多级、两端支撑结构，适用于高扬程、中等流量的苛刻工况。

BB4型泵具有运行平稳、汽蚀性能优良、密封可靠性高、维护便捷等特点，广泛应用于石油化工、煤化工、电厂、海水淡化及通用工业流程领域。

---

二、型号说明（示例）

BA BB4 150 × 100 - 4S

• BA ：化工流程泵系列

• BB4 ：API 610结构类型（多级、径向剖分、两端支撑）

• 150 ：出口口径（mm）

• 100 ：进口口径（mm）

• 4 ：叶轮级数

• S ：结构材质代号（S=不锈钢，D=双相钢，C=铸铁等）

---

三、产品特点

1. 符合国际标准

• 完全符合API 610第11版（BB4型）要求，适用于连续重负荷工况。

2. 高扬程、多级设计

• 采用多级叶轮（2～10级），在中等流量下实现高扬程输出，减少串联泵需求。

3. 径向剖分结构

• 泵体为径向剖分，便于检修转子部件而不拆卸管路，降低维护时间与成本。

4. 两端支撑设计

• 轴系由两端轴承支撑，运行平稳，适应高转速及高扬程工况，振动小，寿命长。

5. 优异的水力性能

• 采用CFD优化叶轮及导叶水力模型，效率高、高效区宽、汽蚀余量低。

6. 灵活的材料配置

• 过流部件可选：铸铁、碳钢、304/316L不锈钢、双相不锈钢、哈氏合金等，适应酸、碱、烃类及含固体颗粒介质。

7. 可靠的密封系统

• 可选单端面/双端面机械密封、API 682标准冲洗方案（Plan 11/21/31/52/53等）。

8. 重载轴承及润滑方式

• 标配油浴润滑，可选油雾润滑或强制油润滑，轴承寿命大于25000小时。

---

四、技术参数（典型范围）

参数	范围
流量	3 ～ 400 m³/h
扬程	100 ～ 600 m（最高可达800 m）
介质温度	-40℃ ～ +400℃（根据材料配置）
最大工作压力	10 MPa（100 bar）
转速	1450 / 2950 rpm（或由电机决定）
效率（最高点）	可达78%
最小汽蚀余量	≤ 2.5 m（首级叶轮特殊设计可更低）
法兰标准	HG/T 20592 / ANSI B16.5 可选

注：以上参数基于清水介质，具体以选型计算书为准。

---

五、结构组成（主要部件）

部件	说明
泵体	径向剖分，蜗壳式或导叶式，进出口法兰位于泵体两侧或同侧（根据级数）
叶轮	多级闭式叶轮，动平衡等级G2.5
轴	高强度合金钢，不锈钢可选
轴套	可更换式，保护轴与密封
轴承体	两端支撑，滚动轴承（深沟球+角接触）或滑动轴承（高速下）
机械密封腔	符合API 682标准，可容纳多种冲洗方案
联轴器	膜片式或柱销式，传递平稳
底座	焊接钢结构或铸铁底座，带集液盘

---

六、应用领域

• 石油化工：烃类、溶剂、酸碱、高温油品输送

• 煤化工：甲醇、合成氨、高压冷凝液

• 电厂：锅炉给水、凝结水、减温减压水

• 海水淡化：反渗透高压给水泵

• 通用工业：化肥、制药、冶金、造纸中的高温/高压流程

---

七、性能曲线示例（示意）

（此处可插入性能曲线图，横坐标为流量Q，纵坐标为扬程H及效率η）

• Q-H曲线：随流量增加，扬程平缓下降（多级泵特性）

• Q-η曲线：高效区宽，额定点效率≥75%

• Q-NPSHr曲线：低汽蚀性能，部分工况下可配置诱导轮

---

八、安装与维护要点

1. 安装

• 泵与电机对中精度≤0.05mm

• 管路连接无应力，进口管路需避免气穴

• 首次启动前必须灌泵、排气

2. 维护

• 检查轴承温度（≤75℃）及振动

• 机械密封无泄漏或轻微渗漏（≤5 ml/h）

• 每运行4000小时或半年检查一次轴承及密封

3. 检修

• 松开泵盖螺栓，整体抽出转子部件

• 更换叶轮、导叶、轴套等易损件

• 重新装配后进行转子动平衡校验

---

九、选型与定制服务

江苏海珐机械制造有限公司提供：

• 免费选型计算（依据介质、温度、压力、流量、汽蚀要求）

• 材料升级（针对腐蚀、磨损、高温工况）

• 密封系统定制（符合API 682 Plan 52/53/54等）

• 防爆及变频驱动配置（ATEX / IECEx可选）

• 整机与备件快速交付

---
